帶過濾防污隔斷閥概述：
由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。
次產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。

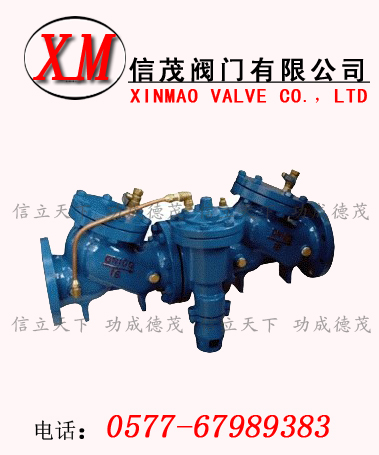

HS41XA帶過濾防污隔斷閥由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。
次產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。
主要技術參數
|
公稱壓力
|
公稱通徑
|
適用介質
|
適用溫度
|
法蘭標準
|
試驗標準
|
|
1.0～2.5MPa
|
50～600mm
|
水
|
0～80℃
|
GB/T 17241.6GB/T 9113
|
GB/T 13927API598
|
主要零件材質如下：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、碳鋼、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼、丁腈橡膠
|
|
閥桿
|
鋁青銅、鉻不銹鋼
|
|
膜片
|
丁腈橡膠
|
|
膜片壓板
|
碳鋼、不銹鋼
|
|
彈簧
|
不銹鋼
|
主要外形及安裝尺寸
|
型號
|
DN
|
16-AL
|
16-L
|
D
|
φ
|
n-d
|
h2
|
|
HS41X-16A
HS41X-16
|
50
|
455
|
410
|
165
|
125
|
4-φ18
|
190
|
|
65
|
480
|
430
|
185
|
145
|
4-φ18
|
200
|
|
80
|
570
|
500
|
200
|
160
|
8-φ18
|
225
|
|
100
|
710
|
640
|
220
|
180
|
8-φ18
|
248
|
|
125
|
800
|
730
|
250
|
210
|
8-φ18
|
276
|
|
150
|
910
|
830
|
285
|
240
|
8-φ23
|
308
|
|
200
|
1090
|
1000
|
340
|
295
|
12-φ23
|
356
|
|
250
|
1315
|
1200
|
405
|
355
|
12-φ25
|
410
|
|
300
|
1475
|
1360
|
460
|
410
|
12-φ25
|
485
|
|
350
|
1690
|
1560
|
520
|
470
|
16-φ25
|
528
|
|
400
|
1860
|
1720
|
580
|
525
|
16-φ30
|
595
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.netable.com.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對帶過濾防污隔斷閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對帶過濾防污隔斷閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
