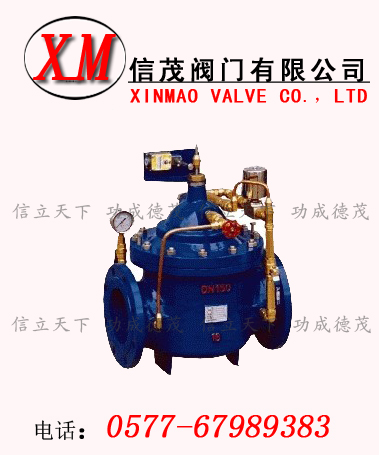

水泵控制閥概述:
水泵控制閥是由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時,先由進口壓使主閥關閉90%后,水泵停止運轉。剩余10%由回水關閉?煞乐顾N現象發生。
700X多功能水泵控制閥利用電磁導閥控制,不需要其它裝置和能源。節約能源,保養簡便,停泵平穩。電磁閥可采用交流電220V或直流電24V。700X多功能水泵控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
當水泵工作閥門向下游供水時,電磁導閥全開,針閥調至適當開度,上游水經針閥、單向閥進入主閥控制室,經電磁導閥流出,此時主閥控制室的壓力保持主閥處于合適的開度,保持下游正常供水。當水泵停止工作時,電磁導閥先關閉,主閥控制室停止排水,控制室壓力升高,主閥開始關閉。當關閉至90%時,主閥上部行程開關輸出停泵信號,水泵停止運轉。此時下游回水經單向閥進入主閥控制室,控制室壓力升高,主閥被關閉。
結構特點:
水泵控制閥是是一種采用高精度先導方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中,保持預定流量不變,將過大流量限制在一個預定值,并將上游高壓適當減低,即使主閥上游的壓力發生變化,也不會影響主閥下游的流量。
1、一改常規水泵控制閥使用孔板或純機械的減小流域面積的原理,利用相關導閥,最大限度地減小能量在節流過程中的損失
2、控制靈敏度高,安全可靠,調試簡便,使用壽命長。
水泵控制閥可在沒有外接電源的情況下,自動實現系統的流量平衡。是通過保持孔板(固定孔徑)前后壓差一定而實現流量限定的,因此,也可稱定流量閥。
水泵控制閥作用對象是流量,能夠鎖定流經閥門的水量,而不是針對阻力的平衡。他能夠解決系統的動態失調問題:為了保持單臺制冷機、鍋爐、冷卻塔、換熱器這些設備的高效率運行,就需要控制這些設備流量固定于額定值;從系統末端來看,為了避免動態調節的相互影響,也需要在末端裝置或分支處限制流量。
在設計中應注意的問題,水泵控制閥的缺點是在于閥門有最小工作差的要求,一般產品要求最小工作壓差20KPa,如果安裝在最不利回路上,勢必要求循環水泵多增加2米水柱的工作揚程,所以應采取近端安裝,遠端不安的方法。用戶離熱源距離大于供熱半徑的80%時就不要安裝這種流量控制閥。
水泵控制閥主要技術參數
公稱壓(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
1.6
|
2.4
|
1.76
|
2.5
|
3.75
|
2.75
|
主要零件材料
零件名稱
|
零件材料
|
閥體閥蓋
|
WCB
|
閥座閥盤
|
銅合金
|
密封圈 O型圈
|
丁腈橡膠
|
閥桿
|
2Cr13
|
彈簧
|
50CrVA
|
針型閥
|
銅合金
|
球閥
|
銅合金
|
浮球閥
|
銅合金
|
微型過濾器
|
不銹鋼
|
主要連接尺寸
DN
|
L
|
A
|
A1
|
H
|
H1
|
F
|
D
mm
|
D1
mm
|
D2
mm
|
n-Φd
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
20
|
180
|
292
|
136
|
342
|
247
|
116
|
105
|
105
|
105
|
75
|
75
|
75
|
58
|
58
|
56
|
4-13.5
|
4-13.5
|
4-14
|
25
|
180
|
292
|
136
|
342
|
247
|
116
|
115
|
115
|
115
|
85
|
85
|
85
|
68
|
68
|
65
|
4-13.5
|
4-13.5
|
4-14
|
32
|
180
|
292
|
136
|
342
|
247
|
116
|
140
|
140
|
140
|
100
|
100
|
100
|
78
|
78
|
76
|
4-17.5
|
4-17.5
|
4-18
|
40
|
240
|
330
|
155
|
395
|
278
|
170
|
150
|
150
|
150
|
110
|
110
|
112
|
88
|
88
|
84
|
4-17.5
|
4-17.5
|
4-18
|
50
|
240
|
330
|
155
|
395
|
278
|
170
|
165
|
165
|
165
|
125
|
125
|
125
|
102
|
102
|
99
|
4-17.5
|
4-17.5
|
4-18
|
65
|
250
|
350
|
165
|
405
|
298
|
180
|
185
|
185
|
185
|
145
|
145
|
145
|
122
|
122
|
118
|
4-17.5
|
4-17.5
|
8-18
|
80
|
285
|
365
|
175
|
430
|
313
|
210
|
200
|
200
|
200
|
160
|
160
|
160
|
133
|
133
|
132
|
8-17.5
|
8-17.5
|
8-18
|
100
|
360
|
410
|
195
|
510
|
350
|
275
|
220
|
220
|
235
|
180
|
180
|
190
|
158
|
158
|
156
|
8-17.5
|
8-17.5
|
8-22
|
125
|
400
|
455
|
220
|
560
|
365
|
310
|
250
|
250
|
270
|
210
|
210
|
220
|
184
|
184
|
184
|
8-17.5
|
8-17.5
|
8-26
|
150
|
455
|
475
|
230
|
585
|
420
|
355
|
285
|
285
|
300
|
240
|
240
|
250
|
212
|
212
|
211
|
8-22
|
8-22
|
8-26
|
200
|
585
|
530
|
255
|
675
|
450
|
460
|
340
|
340
|
360
|
295
|
295
|
310
|
268
|
268
|
274
|
8-22
|
12-22
|
12-26
|
250
|
650
|
623
|
300
|
730
|
470
|
500
|
395
|
405
|
425
|
350
|
355
|
370
|
320
|
320
|
330
|
12-22
|
12-26
|
12-30
|
300
|
800
|
700
|
340
|
760
|
490
|
580
|
445
|
460
|
485
|
400
|
410
|
430
|
370
|
370
|
389
|
12-22
|
12-26
|
16-30
|
350
|
860
|
840
|
415
|
840
|
526
|
640
|
505
|
520
|
555
|
460
|
470
|
490
|
430
|
430
|
448
|
16-22
|
16-26
|
16-33
|
400
|
960
|
880
|
430
|
910
|
570
|
715
|
565
|
580
|
620
|
515
|
525
|
550
|
482
|
482
|
503
|
16-26
|
16-30
|
16-36
|
450
|
1075
|
930
|
460
|
1030
|
610
|
780
|
615
|
640
|
670
|
565
|
585
|
600
|
532
|
550
|
548
|
20-26
|
20-30
|
20-36
|
500
|
1075
|
980
|
490
|
1135
|
665
|
830
|
670
|
715
|
730
|
620
|
650
|
660
|
585
|
585
|
609
|
20-26
|
20-33
|
20-36
|
600
|
1230
|
1060
|
530
|
1270
|
725
|
920
|
780
|
840
|
845
|
725
|
770
|
770
|
685
|
685
|
720
|
20-30
|
20-36
|
20-39
|
700
|
1650
|
1130
|
560
|
1460
|
865
|
980
|
895
|
910
|
960
|
840
|
840
|
875
|
800
|
800
|
820
|
24-30
|
24-36
|
24-42
|
800
|
1750
|
1230
|
610
|
1640
|
975
|
1050
|
1015
|
1025
|
1085
|
950
|
950
|
990
|
905
|
905
|
9285
|
24-33
|
24-39
|
24-48
|
訂貨須知:
一、詳細了解信茂水泵控制閥的作用與工作原理,仔細核對信茂水泵控制閥圖片/圖紙資料,看是否與您的實際工況相符合.
二、落實您需要采購的水泵控制閥規格/標準/技術參數/連接尺寸,以便我們為您正確選選型,
三、如果您致電我司,我公司技術人員會按照您提供的水泵控制閥參數為您詳細介紹我公司水泵控制閥結構以及價格.
四、如果已經由設計單位為您選定信茂品牌的產品型號,請按型號直接向我司銷售部訂購。
五、您在收到信茂產品的時候,一定要仔細閱讀該閥門說明書,了解水泵控制閥的功能和使用方法.并按步驟安裝使用.
