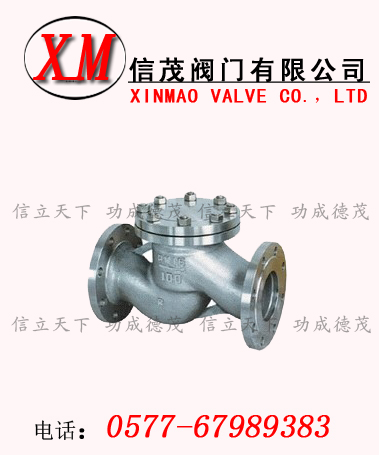

不銹鋼升降式止回閥-H41H/W不銹鋼升降式止回閥按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
不銹鋼升降式止回閥-H41H/W不銹鋼升降式止回閥主要性能規范
|
試驗壓力
|
公稱壓力（ MPa ）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.1
|
11.0
|
|
閥體材料
|
WCB(C)
|
CF8(P)
|
CF 8M (R)
|
WC6
|
WC9
|
|
工作溫度
|
≤ 425
|
≤ 100
|
≤ 100
|
≤ 550
|
≤ 550
|
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
水、蒸汽
|
水、蒸汽
|
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
不銹鋼升降式止回閥-H41H/W不銹鋼升降式止回閥主要連接尺寸.
|
公稱通徑
|
PN1.6/2.5/4.0MPa
|
PN6.4MPa
|
PN10.0MPa
|
|
L
|
H
|
L
|
H
|
L
|
H
|
|
DN32
|
180
|
100
|
260
|
160
|
260
|
165
|
|
DN40
|
200
|
110
|
260
|
165
|
260
|
170
|
|
DN50
|
230
|
115
|
300
|
170
|
300
|
175
|
|
DN65
|
290
|
140
|
340
|
185
|
340
|
190
|
|
DN80
|
310
|
170
|
380
|
205
|
380
|
235
|
|
DN100
|
350
|
200
|
430
|
230
|
430
|
265
|
|
DN125
|
400
|
230
|
500
|
265
|
500
|
310
|
|
DN150
|
480
|
255
|
550
|
310
|
550
|
350
|
|
DN200
|
600
|
285
|
650
|
350
|
650
|
400
|
|
