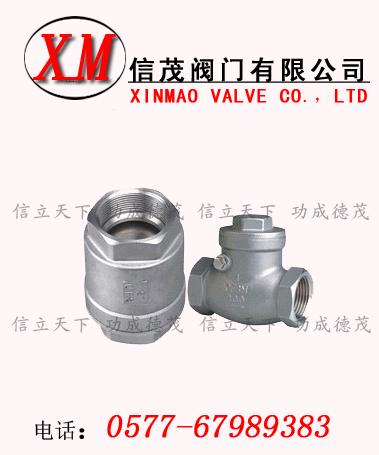

內螺紋止回閥有旋啟式跟彈簧式。
內螺紋止回閥-H12H/H14H內螺紋止回閥應用規范
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G?NPT.BSPT.BSP DIN259/2999
內螺紋止回閥-H12H/H14H內螺紋止回閥主要零件材料
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
3
|
搖桿插銷
|
不銹鋼316/304
|
|
4
|
閥瓣
|
不銹鋼CF8M/CF8
|
|
5
|
螺塞
|
不銹鋼316/304
|
|
6
|
螺塞墊片
|
聚四氟乙烯PTFE
|
內螺紋止回閥-H12H/H14H內螺紋止回閥主要連接尺寸及重量
|
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
|
A
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
H
|
42
|
51
|
60
|
67
|
75
|
81
|
93
|
|
L
|
65
|
80
|
90
|
105
|
120
|
140
|
180
|
內螺紋止回閥-H12H/H14H內螺紋止回閥應用規范
精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等特點.主要適應管道系統中防止介質倒流使用.
工作壓力：H12型為6-16Mpa H13型為4-32Mpa
工作介質：水,油,液體
使用溫度：<=420℃
材料：銅、不銹鋼304、不銹鋼316、不銹鋼316L
內螺紋止回閥-H12H/H14H內螺紋止回閥性能參數與主要尺寸:
|
公稱通徑 DN(mm)
|
ZG
|
H
|
L
|
|
15
|
1/2
|
73
|
43
|
|
20
|
3/4
|
85
|
48
|
|
25
|
1
|
95
|
55
|
|
32
|
1-1/4
|
113
|
73
|
|
40
|
1-1/2
|
138
|
86
|
|
50
|
2
|
156
|
98
|
