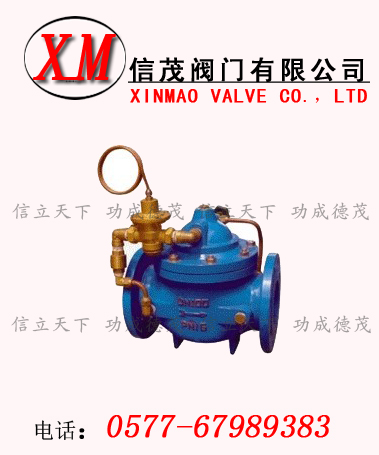

限流止回閥-LH45-16限流止回閥主要用于多泵并聯使用時安裝于水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥??主閥構造，結構緊湊，重量較輕。
功能及主要作用原理
該閥安裝于水泵出口,在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較高效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。
其限流原理為：依據水泵的設計工況點揚程，導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。
|
H-Q
|
η
|
N
|
H0Q0
|
H1Q1
|
H2Q2
|
|
揚程??流量曲線
|
效率
曲線
|
功率
曲線
|
最高效率點工
況（銘牌工況）
|
較高效率區最
小揚程，最大流量
|
額定工作電流
對應揚程、流量
|
該閥設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小。
控制揚程的設定可以按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。
限流止回閥-LH45-16限流止回閥止回功能
該閥的止回功能完全等同于微阻緩閉止回閥，且無關閉噪音，零回流。
限流止回閥-LH45-16限流止回閥技術參數
|
DN
|
結構長度L
|
最大工作流量
|
局部阻力系數
|
|
50
|
230
|
25
|
|
|
65
|
290
|
50
|
|
|
80
|
310
|
70
|
|
|
100
|
350
|
100
|
4～6
|
|
125
|
400
|
150
|
4～6
|
|
150
|
480
|
250
|
4～6
|
|
200
|
495
|
400
|
3～6
|
|
250
|
622
|
800
|
3～6
|
|
300
|
698
|
1200
|
2～5
|
|
350
|
787
|
1400
|
2～5
|
|
400
|
914
|
1800
|
2～4
|
|
450
|
978
|
2400
|
2～4
|
|
500
|
978
|
3000
|
2～4
|
|
600
|
1295
|
4000
|
2～4
|
|
700
|
1448
|
6000
|
2～4
|
|
800
|
1956
|
7500
|
2～4
|
