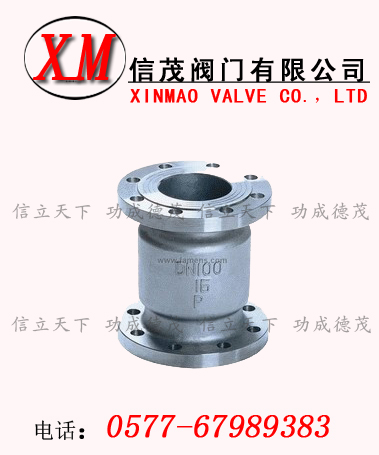

立式止回閥-H42H/W立式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
立式止回閥-H42H/W立式止回閥主要性能規范：
|
型號
|
公稱壓力
PN(MPa)
|
試驗壓力P3(MPa)
|
適用溫度(℃)
|
適用介質
|
|
殼體
|
密封
|
|
H42W-16C
|
1.6
|
2.4
|
1.76
|
≤425
|
水、油品
|
|
H42W-16P
|
≤200
|
弱腐蝕介質
|
|
H42W-25P
|
2.5
|
3.75
|
2.75
|
|
H42W-25R
|
腐蝕性介質
|
|
H42W-40P
|
4.0
|
6.0
|
4.4
|
弱腐蝕性介質
|
|
H42W-40R
|
腐蝕性介質
|
|
H42Y-40
|
水、油品
|
立式止回閥-H42H/W立式止回閥主要零件材料：
|
零件名稱
|
閥體、閥瓣
|
導向閥
|
密封面
|
|
H42W-16C
|
碳鋼
|
碳鋼
|
碳鋼
|
|
H42W-16P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
|
H42W-25P
|
|
H42W-40P
|
|
H42W-25R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
|
H42W-40R
|
|
H42Y-40
|
碳鋼
|
碳鋼
|
堆焊硬質合金
|
立式止回閥-H42H/W立式止回閥主要尺寸：
|
公稱通徑DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
|
25
|
115
|
115
|
85
|
65
|
16
|
2
|
4-ф14
|
|
32
|
120
|
135
|
100
|
78
|
18
|
3
|
4-ф18
|
|
40
|
130
|
145
|
110
|
85
|
18
|
3
|
4-ф18
|
|
50
|
140
|
160
|
125
|
100
|
20
|
3
|
4-ф18
|
|
65
|
160
|
180
|
145
|
120
|
22
|
3
|
8-ф18
|
|
80
|
185
|
195
|
160
|
135
|
22
|
3
|
8-ф18
|
|
100
|
210
|
230
|
190
|
160
|
24
|
3
|
8-ф23
|
|
125
|
250
|
270
|
220
|
168
|
28
|
3
|
8-ф25
|
|
150
|
300
|
300
|
250
|
218
|
30
|
3
|
8-ф25
|
|
200
|
380
|
360
|
310
|
278
|
34
|
3
|
12-ф25
|
