電動蝶閥圖片-電動蝶閥工作原理-電動蝶閥型號-電動蝶閥接線圖-電動蝶廠家

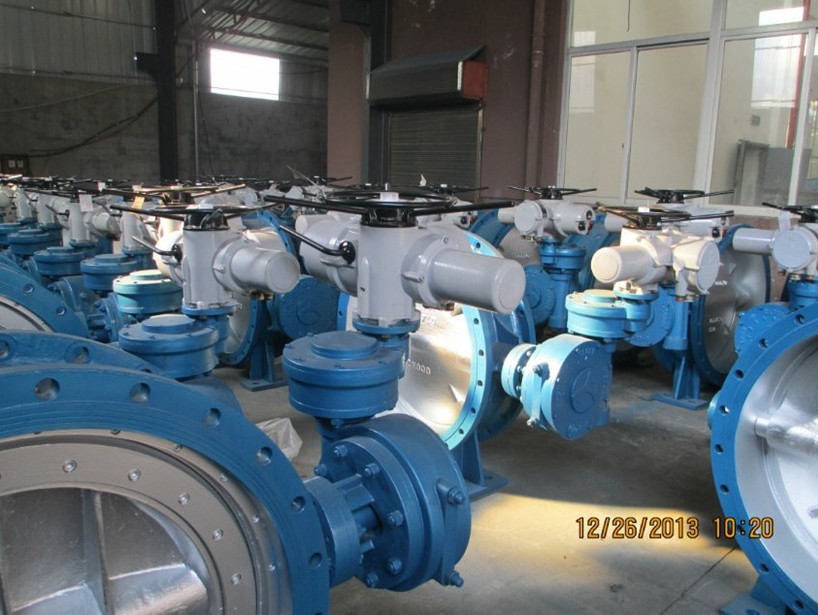

電動蝶閥圖片：

電動蝶閥工作原理：電動蝶閥屬于電動閥門和電動調節閥門，是工業上常見的流體控制及粗調節系類產品，永嘉信茂閥門有限公司的電動蝶閥是由電動執行器工作帶動中線閥桿連接閥瓣旋轉做90度運動的一種閥門。一般分為調節型和開關型兩種。信茂生產的電動蝶閥操作簡單、流阻力小，蝶板厚度是介質流經閥體時唯一的阻力，同時該閥門具有良好的流體控制特性。信茂電動蝶閥非常適合大口徑場合，它不僅重量輕、結構短、啟閉迅速、安裝方便，尤其軟密封結構價格更是經濟實惠，如今電動蝶閥是水工業上不可以缺少的產品。采用上等材料壽命可達5000萬次。

電動蝶閥型號：電動蝶閥結構形式代號：“0”非密封型三偏心、“1”中線型、“2”單偏心、“3”雙偏心、“4”連桿機構、“5”三偏心、“6”中線型、“7”單偏心、“8”雙偏心、“9”連桿結構（1~5為密封型，6~9為非密封型）。
電動蝶閥密封面或襯里材料：“B”巴氏合金、“C”搪瓷、“D”滲氮鋼、“F”氟塑料、“G”陶瓷、“H”Cr13系不銹鋼、“J”襯膠、“N”尼龍塑料、“P”滲硼鋼、“Q”襯鉛、“R”Mo2Ti系不銹鋼、“X”橡膠、“Y”硬質合金鋼、“W”代表由閥體材質直接加工。
電動蝶閥公稱壓力代號：用公稱壓力數值的10倍表示；用于電站工業的閥門，當介質溫度＞425℃時，標注的是工作壓力。
電動蝶閥的閥體材料代號：“C”鑄鋼、“P”18-8系不銹鋼、“Q”球墨鑄鐵、“R”Mo2Ti系不銹鋼、“S”塑料、“L”鋁合金。

信茂電動蝶閥常見規格： D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W

電動蝶閥接線圖：信茂電動蝶閥接線圖歡迎來電由我公司技術人員傳真或者電子郵件給您

電動蝶閥廠家：永嘉信茂閥門有限公司是溫州專業的蝶閥廠家，質量可靠，價格實惠，深受海內外用戶的青睞。歡迎您來公司實地考察.
